設計のポイント

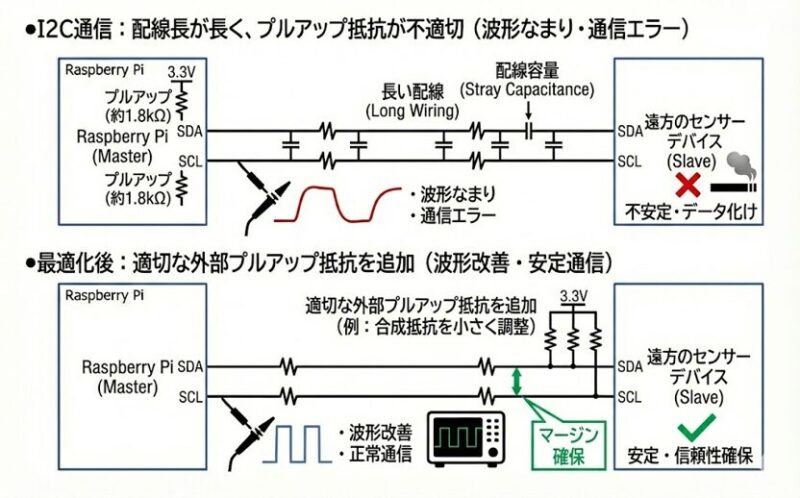

I2C通信における配線長とプルアップ抵抗の最適化

設計内容分類RaspberryPi活用

実現したい仕様・課題

センサーをRaspberry Piから離れた場所に設置する場合、通信エラーが発生しやすくなることが課題として挙げられます。配線長による信号の劣化(波形のなまり)を抑え、安定した通信品質を確保するための電気的な調整が求められています。

設計のポイント

Raspberry Pi内部のプルアップ抵抗(1.8kΩ)に頼らず、通信距離や速度に合わせて適切な外部抵抗を追加します。オシロスコープで立ち上がり波形を確認し、通信の余裕度(マージン)を確保します。
