組み込み機器への簡易GUI採用による操作性の向上と開発効率化
| 設計内容分類 | RaspberryPi活用 |
|---|
実現したい仕様・課題

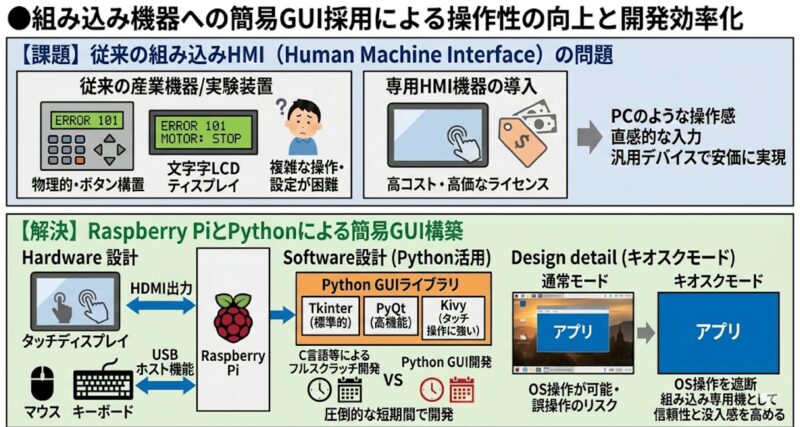

産業機器や実験装置において、従来の物理スイッチやキャラクタLCD(文字のみの表示器)では複雑な設定・操作が困難であり、ユーザーフレンドリーなインターフェースが求められています。しかし、専用のHMI機器を導入するとコストが高騰するため、PCのような操作感やタッチパネルによる直感的な入力を、汎用的なデバイスで安価に実現したいという課題があります。
設計のポイント
Raspberry Piが標準搭載するHDMI出力とUSBホスト機能を活用し、タッチディスプレイやマウス・キーボードを組み合わせたGUI環境を構築します。ソフトウェア設計においては、PythonのGUIライブラリ(標準的なTkinter、高機能なPyQt、タッチ操作に強いKivyなど)を選択することで、C言語等によるフルスクラッチ開発に比べ、圧倒的な短期間で画面レイアウトやイベント処理を実装することが可能です。設計上の工夫として、OSのデスクトップ画面を見せず自作アプリのみを全画面表示する「キオスクモード」を採用すれば、ユーザーによるOS操作を遮断し、組み込み専用機としての信頼性と没入感を高めることができます。
