ハードウェア・ボタンによる電源操作（シャットダウン・起動）
| 設計内容分類 | RaspberryPi活用 |
|---|
実現したい仕様・課題

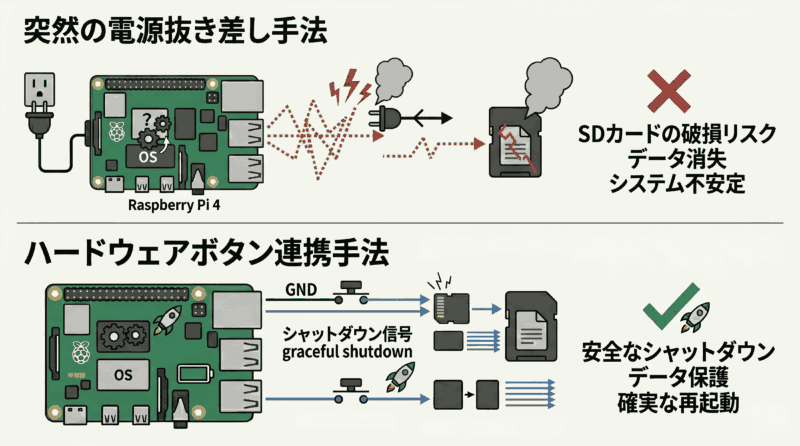

画面やキーボードがない環境で、現場作業員が物理的なボタン一つで「安全にシャットダウン」し、「確実に再起動」させるインターフェースの実装が課題となります。
設計のポイント
１．GPIO3ピン（物理5番ピン）とGNDの間にタクトスイッチを配置します。
２．このピンは「Lレベルで起動」するハードウェア機能を持っているため、OS起動後は同じピンをソフト側で監視し、長押しでシャットダウンを実行するスクリプトを組むことで、一つのボタンで電源ON/OFFの両方を制御するスマートな設計が実現します。
