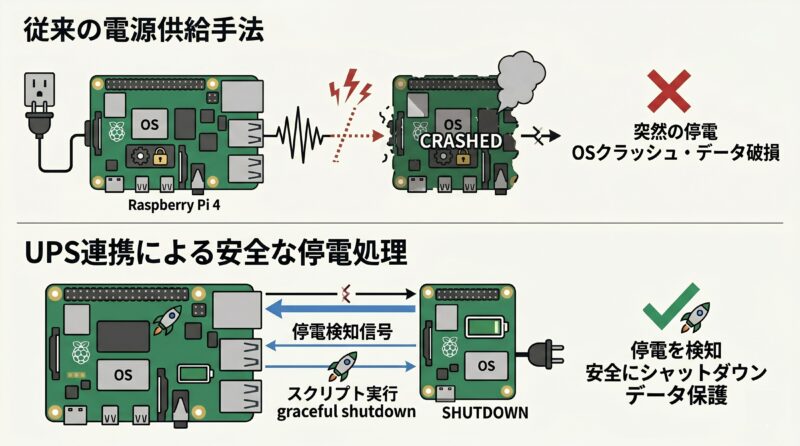

UPS（無停電電源装置）連携による安全な停電処理
| 設計内容分類 | RaspberryPi活用 |
|---|
実現したい仕様・課題
瞬停や不意の停電が発生した際、稼働中のプロセスを正常に終了させたり、ログを確実に保存してからシステムを停止させたりする「ラストガスプ」機能の実装が必要です。
設計のポイント
Raspberry Piと連動するUPSモジュール、またはスーパーキャパシタを搭載した電源回路を設計します。電源遮断をGPIOピンで検知し、バッテリ駆動に切り替わった直後にシステムへシャットダウン命令を送るスクリプトを常駐させます。また、復電時に自動で再起動がかかるよう、電源制御IC側のレジスタ設定を最適化するプロセスが重要です。
