Modbus TCP/RTUを用いた産業機器との連携
| 設計内容分類 | RaspberryPi活用 |
|---|
実現したい仕様・課題
既存のPLC(シーケンサ)やインバータ、温度調節器などのデータをRaspberry Piで収集・見える化したいという要望が増えています。多種多様なメーカーの機器と確実にデータをやり取りするために、産業界で標準的なプロトコルであるModbusへの対応が課題となります。
設計のポイント

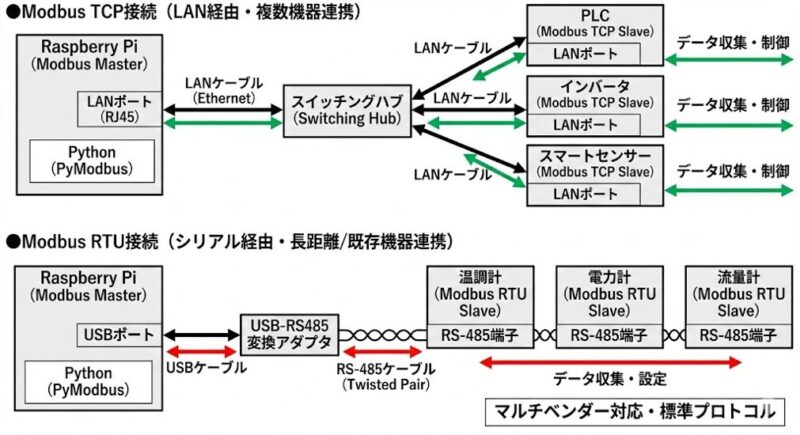

PythonのPyModbusライブラリなどを活用し、Raspberry PiをModbusマスタとして実装します。RS-485変換アダプタを用いたシリアル通信(RTU)や、LAN経由のTCP通信を使い分けます。
